製品詳細
起源の場所: 中国
ブランド名: Brictec
証明: CE ISO
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 307,000—335,000
パッケージの詳細: カスタマイズ
受渡し時間: 90日
支払条件: LC、T/T
オートメーション: |
高い |
自動グレード: |
自動 |
モデル: |
シャトル炉 |
サイズ: |
カスタマイズされた |
モデル番号: |
シャトル炉 |
エネルギー消費量: |
低い |
容量: |
カスタマイズされた |
色: |
あなたの要求として |
耐久性: |
高い |
オートメーション: |
高い |
自動グレード: |
自動 |
モデル: |
シャトル炉 |
サイズ: |
カスタマイズされた |
モデル番号: |
シャトル炉 |
エネルギー消費量: |
低い |
容量: |
カスタマイズされた |
色: |
あなたの要求として |
耐久性: |
高い |

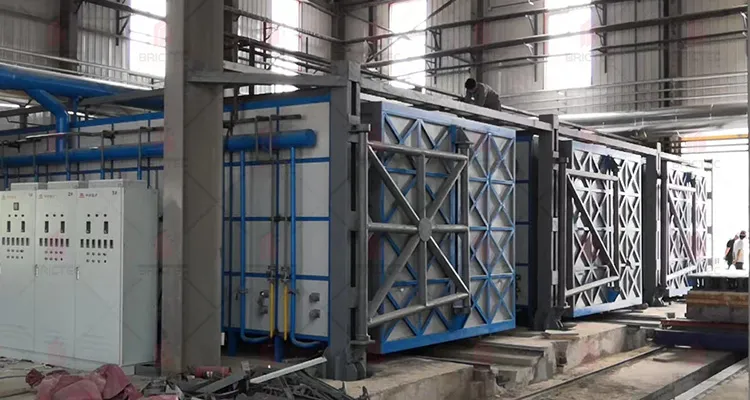

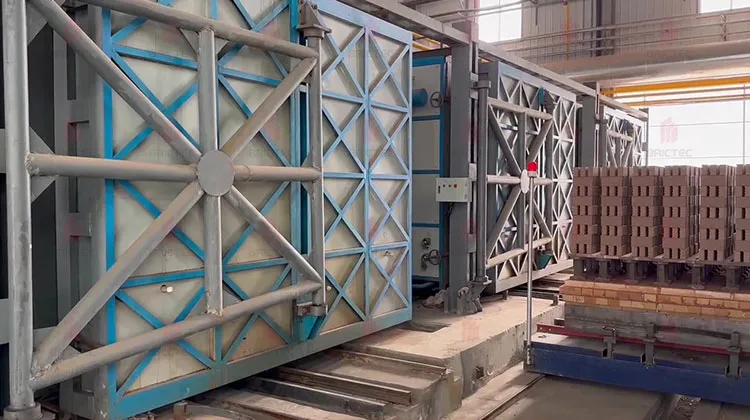

シャトルキルンの紹介
シャトルオーブンは,車底間断続型オーブンで,1台または複数のオーブンカーが積載できる.オーブンカーが引き出しのように進出するため",引き出しオーブン"とも呼ばれる." 陶器に広く使われていますシャトルオーブンは,優れた密封性能,均等な温度分布,そして注目すべき省エネ効果でよく知られています.
製品価格設定は 生産能力の要件と 詳細な設計図に従って カスタマイズされ, レンガ工場にとって 最も費用対効果の高いソリューションを保証します.
(1) 財団:
400 mm 鉄筋コンクリート (100 mm C15 ベース + 300 mm C20 鉄筋コンクリート),3:7 石灰土圧縮基層;地面負荷容量 ≥ 8 t/m2.
(2) 焼肉体:
高強度で抗震性能のある溶接鋼構造で,便利な操作と保守のためにプラットフォーム,梯子,レインリング,検査ポートを装備しています.
(3) 炉壁:
多層複合構造 (コルディエライト・マルライト・ブリック+軽量高アルミナ・ブリック+セラミック・ファイバー+鋼板),厚さ約500~520mm絶好の保温と熱効率を提供.

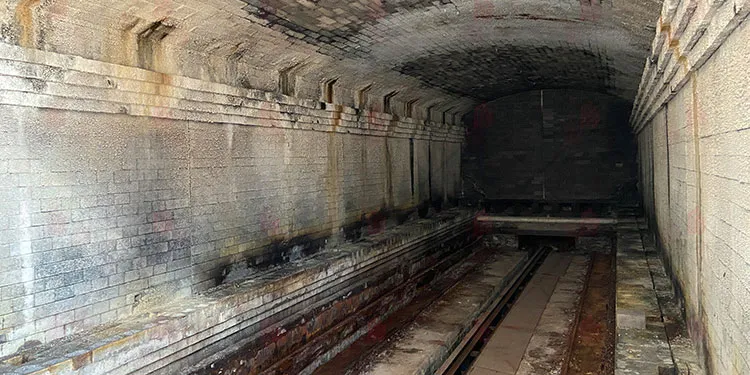

(4) 炉の屋根:
アーチ屋根の設計は,JM26コーディエライト・マルライトレンガ,軽量高アルミナレンガ,セラミック繊維毛布からでき,総厚さは約565mmである.

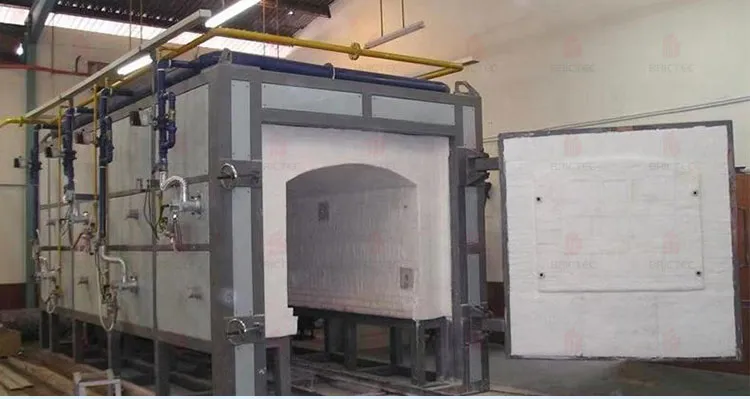

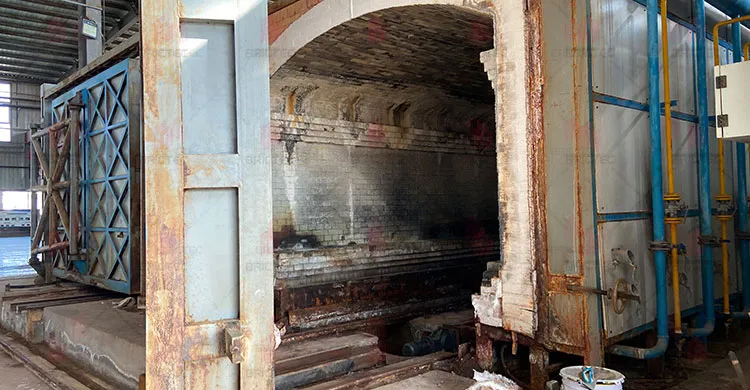

オーブンドア:
鉄筋導動の鋼殻.炉壁と同じ火熱性層,多層隔離,総厚さ約500mm;モーター,減速器,ギア駆動装置を備えています.

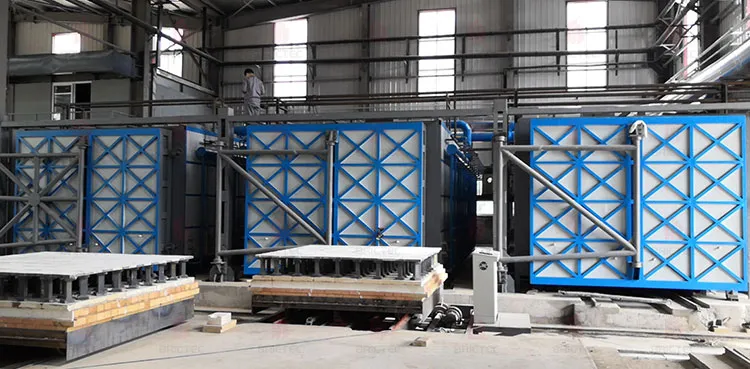

オーブンカー:
フレームはチャネル鋼とIビームで溶接され,鋳型鋼の車輪,45#鋼の軸,高温ベアリングを装備.高い機械的強度.車両サイズは約3.0m (L) ×3.15m (W).4つのオーブンの車 (2つの内部) で装備2 外側)
3密封システム
優れた密封は温度均等性とエネルギー効率を保証します
オーブンのドアからオーブンのボディ/カー:繊維毛布の詰め込み +迷路密封
· オーブンの車からオーブンの車体側:機械的な柔らかいシール
· オーブンの車からオーブンの後壁:圧縮密封で耐火繊維の詰め込み
4燃焼システム
燃焼器:
低流量多点配置により 急速な加熱,均等な温度,完全な燃焼が保証されます.
制御モード:
流量計によって手動でガスの流れを調節する.高速燃焼器は大気を動かし,炉温度の均一性を改善する.
パイプラインシステム
● 空気システム:ステンレス鋼管,集中空気供給,2 × 11 kWのファン (スタンバイ1台),それぞれ周波数変換器.
ガスシステム:シームレス鋼管管,シャットオフバルブ,フィルター,電磁気安全バルブ,救済バルブを装備.
5排気システム
後ろ側の底排気設計:熱気体はコンベクション加熱によって上流し,その後,炉車の下の流水管を通って排気口へ,最終的に誘発式流風扇で抽出される.
2 × 15 kW の排気扇風機 (待機式1台) と冷たい空気圧縮器と温度モニタリングを備えています.
6制御と操作の特徴
■20個のバーナーを5つの温度ゾーンに分割し,均等な加熱を自動調節します.
· オーブンの外で製品を積載/積荷し,労働強度と熱損失を削減する.
■従来の下流炉と比較してエネルギー消費量が低い
異なる火付けプロセスに柔軟性がある.
7重要な利点
· 高品質の焼却に最適です
● 優れた密封は空気の漏れを防止し,エネルギー効率を向上させます.
● 耐久性のある構造で 維持が容易で 寿命が長い
· 高速燃焼器と最適化された配置により,完全な燃焼と急速な加熱が保証されます.
